¿Quién no ha jugado alguna vez a una máquina recreativa en aquellos salones repletas de ellas en los años 80s? El sueño de muchos de nosotros sería poder tener una máquina recreativa en casa. Algunos se han acercado con los emuladores a cumplirlo, pero.... no es suficiente.
El tamaño puede ser un problema que podemos solucionar optando por una máquina arcade tipo "bartop". Son semirecreativas más pequeñas que mantienen las funciones básicas de una recreativa clásica, normalmente, no conservan el monedero y suelen incorporar pantallas "TFT" para ser aún más ligeras.
Materiales:
- Tablero aglomerado de 19 mm para los laterales y la base, y de 16 mm para el resto
- Tornillos aglomerado 30 mm
- Listones de pino para montar la estructura de 20x20 mm
- Gatos de carpintero
- Cola blanca para madera
- Sierra de calar
- Taladro y brocas para madera
- Destornillador de estrella
- Sierra de corona de mm,
- Metacrilato de 5 mm de grosor
- Esmalte al agua
- Pintura de imprigmacón al agua
- Cubrebordes autoadhesivo
- Masilla para madera
- Tubo fluorescente de 40 cm
- U-molding
- Ordenador de pocos recursos (en mi caso AMD Athlom 1600+ con 512 Mb RAM, gráfica ATI Raedon 128 Mb, disco duro de 80 Gb, CD-ROM, y monitor TFT Samsung 19" 4:3).
- Altavoces 2.0 con regulador de volumen y botón de encendido
- 4 rejillas metálicas de ventilación
- Ventilador, y fuente de alimentación ATX 300W
- I-PAC 2 jugadores (http://www.ultimarc.com/ipac1.html)
- 13 botones de diferentes colores
- 4 botones de servicio
- Interruptor de encendido
1. Estructura básica del mueble de la recreativa bartop

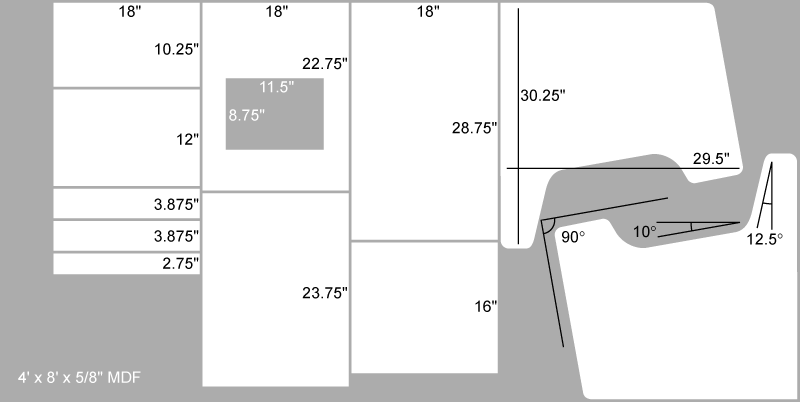

En primer lugar busqué unos planos por la web (http://bartoparcade.katorlegaz.com/) que se acomodaran al diseño que tenía pensado.Son orientativos, ya que las medidas pueden variar dependiendo del tamaño de monitor que utilices.
En primer lugar busqué unos planos por la web (http://bartoparcade.katorlegaz.com/) que se acomodaran al diseño que tenía pensado.Son orientativos, ya que las medidas pueden variar dependiendo del tamaño de monitor que utilices.
En segundo lugar recortaremos en cartón el lateral de la máquina, para después dibujarlo en el tablero de aglomerado de 19 mm. El resto de piezas podemos dibujarlas directamente en el aglomerado, teniendo en cuenta que un buen carpintero mide dos veces y corta una.
El montaje de unas piezas con otras lo haremos con los listones de madera, los tornillos y la cola blanca.
Una vez tengamos montada la estructura, podemos dar dos o tres capas de pintura de imprigmación, para posteriormente aplicar el esmalte de color
En la parte inferior realicé un agujero con una broca de corona para el ventilador.
